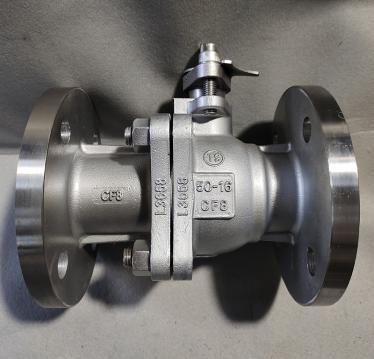

手動不銹鋼球閥 Q41F-16P DN50型號定義是：

1、Q為閥門代號，即球閥；

2、4為連接方式，即法蘭連接方式；

3、1為結構形式，即浮動直通式；

4、F表示密封材料，氟塑料，四氟的密封。

5、16P都是閥門壓力，16=1.6mpa

6、P表示閥體材質，不銹鋼。

手動不銹鋼球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。手動不銹鋼球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

浮動球閥采用設計的雙斜面彈性密封圈，減少了球體與密封圈之間的摩擦力，減少了操作力矩。當管道內介質壓力較小時，密封圈跟球體的接觸面積較小，故有較大的密封比壓，不銹鋼手動球閥密封較好。當管道內介質壓力較大時，密封圈與球體的接觸面積也相應地增大。故密封圈能夠承受住較大的介質推力而不會損壞。

①耐火結構：

根據用戶的需要，球閥可以設計成耐火的結構，當發生事故而使密封圈被燒損時，球閥的密封部位可以形成金屬對金屬的硬密封結構，阻止介質的擴散；

②防靜電結構：

根據用戶的需要，球閥可以設計成防靜電的結構，即在球體與閥桿之間設置導電彈簧，使得球閥在開啟過程中產生的靜電能夠通過所設置的靜電通道傳入管路來導入地下，達到去靜電的目的，以免靜電打火點燃介質，確保系統使用。

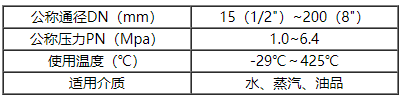

手動不銹鋼球閥技術參數

手動不銹鋼球閥部件材質

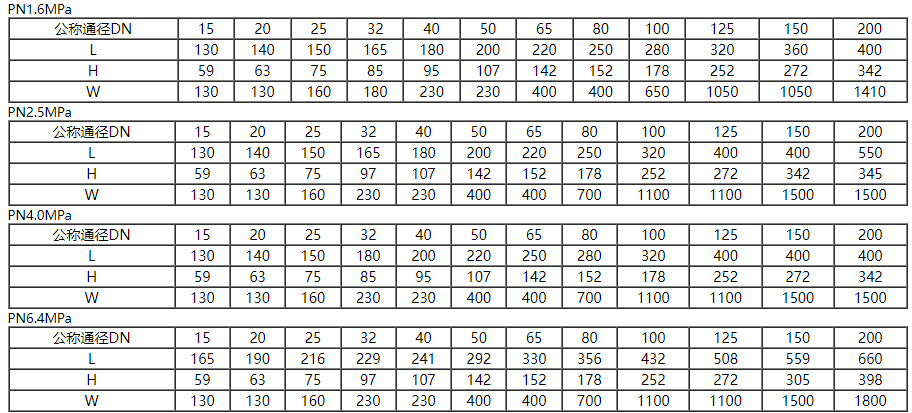

手動不銹鋼球閥尺寸表
